隔脱离关产品系列

宣布时间：：：2022-04-30 文章泉源：：：j9数字站有限浏览：：：次

隔脱离关产品系列

形式	GW4A	GW5	GW7B	GW10A	GW6D	GW11A	GW45

电压品级	40.5~420kV	40.5~126kV	252~1100kV	126~550kV	126~550kV	126~800kV	800~1100kV
额定电流	最高6300A	最高4000A	最高6300A	最高5000A	最高4000A	最高5000A	最高5000A
3s短时耐受电流	最高63kA	最高40kA	最高63kA	最高63kA	最高63kA	最高63kA	最高63kA
额定峰值耐受电流	最高160kA	最高125kA	最高160kA	最高160kA	最高160kA	最高160kA	最高160kA
电念头构形式	CJ6A\CJ6B	CJ6B	CJ6A\CJ6U	CJ6A\CJ6U			CJ6U

GW4系列隔脱离关

一、概述

GW4型是双柱水平旋转式隔脱离关，，单断口。每相有两个绝缘支柱，，绝缘支柱顶部装有导电杆。

由操念头构操动绝缘支柱旋转，，发动导电杆完因素闸、合闸行动�；；盗爸冒芙拥乜睾透敉牙牍刂涞淖既凡僮鞣绞�。

二、主要特征

1、防腐性能强。外露钢件所有接纳热镀锌外貌处理方式，，传动部分接纳不锈钢轴销、复合轴套、双臂讨论、万向球轴承、压板式讨论等传动毗连件，，确保传动准确可靠，，耐侵蚀，，知足恒久可靠适用之要求。

2、导电性好。出线座同导电杆的接触接纳软毗连结构牢靠接触，，导电性能可靠；；触片接纳外压式不锈钢弹簧，，有用阻止弹簧分流，，并具有防锈、力值稳固的特点。

3、导电杆接纳铝合金型材，，重量轻，，散热面积大，，强度高，，防腐性能好。恒久使用清静可靠，，免维护。

4、触头接纳铜板弯形而成，，与导电杆装配毗连，，便于维护替换；；分合闸历程中板式触头与触片摩擦行程短，，操作力小。

5、接地开关可凭证用户需要在底座两侧恣意加装。

三、手艺参数

项目名称	单位	GW4-40.5	GW4-72.5	GW4-126	GW4-145	GW4A-252	GW4-420
额定电压	kV	40.5	72.5	126	145	252	420
额定频率	Hz	50	50	50	50\60	50\60	50\60
额定电流	A	1250~6300	1250~4000	1250~4000	1250~4000	1250-4000	1250-4000
额定短时耐受电流及持续时间	kA/s	31.5/3~50/3	31.5/3~50/3	31.5/3~50/3	31.5/3~50/3	31.5/3~63/3	31.5/3~63/3
额定峰值耐受电流	kA	80~125	80~125	80~125	80~125	80~160	80~160

四、产品照片

A3C42FC7026DEB2A6F8B9117A34_3EFDBA64_F9255

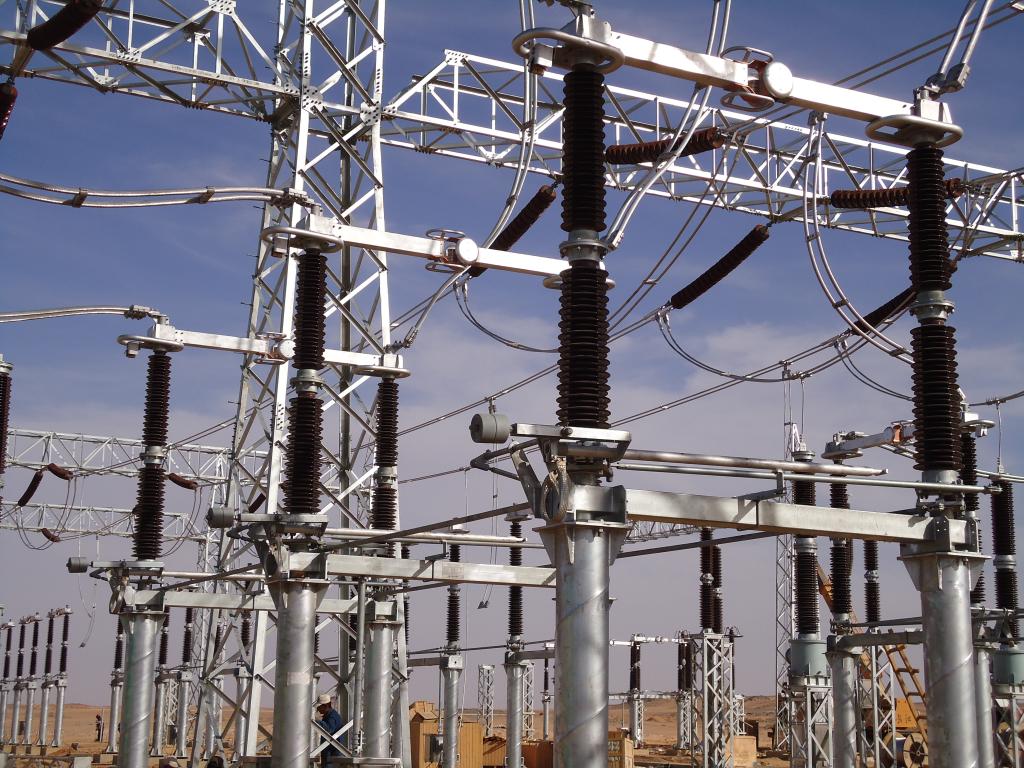

GW4-126

EE3B9DA44D707FA7128D7E066CA_7CAF3E77_297A9

GW4A-252

GW5系列隔脱离关

一、概述

GW5型是双柱V形旋转式隔脱离关，，单断口。每相有两个绝缘支柱，，绝缘支柱顶部装有导电杆。

由操念头构操动绝缘支柱旋转，，发动导电杆完因素闸、合闸行动�；；盗爸冒芙拥乜睾透敉牙牍刂涞淖既凡僮鞣绞�。

二、主要特征

3、导电杆接纳铝合金型材，，重量轻，，散热面积大，，强度高，，防腐性能好。恒久使用清静可靠，，免维护。

4、触头接纳铜板弯形而成，，与导电杆装配毗连，，便于维护替换；；分合闸历程中板式触头与触片摩擦行程短，，操作力小。

5、接地开关可凭证用户需要在底座两侧恣意加装。

三、主要手艺参数

项目名称	单位	GW5-40.5	GW5-72.5	GW5-126
额定电压	kV	40.5	72.5	126
额定频率	Hz	50	50	50
额定电流	A	1250~4000	1250~4000	1250~4000
额定短时耐受电流及持续时间	kA/s	31.5/3~50/3	31.5/3~50/3	31.5/3~50/3
额定峰值耐受电流	kA	80~125	80~125	80~125

四、产品照片

392DC152640DAA2F505CE52D409_EC0C9C1D_1EBED

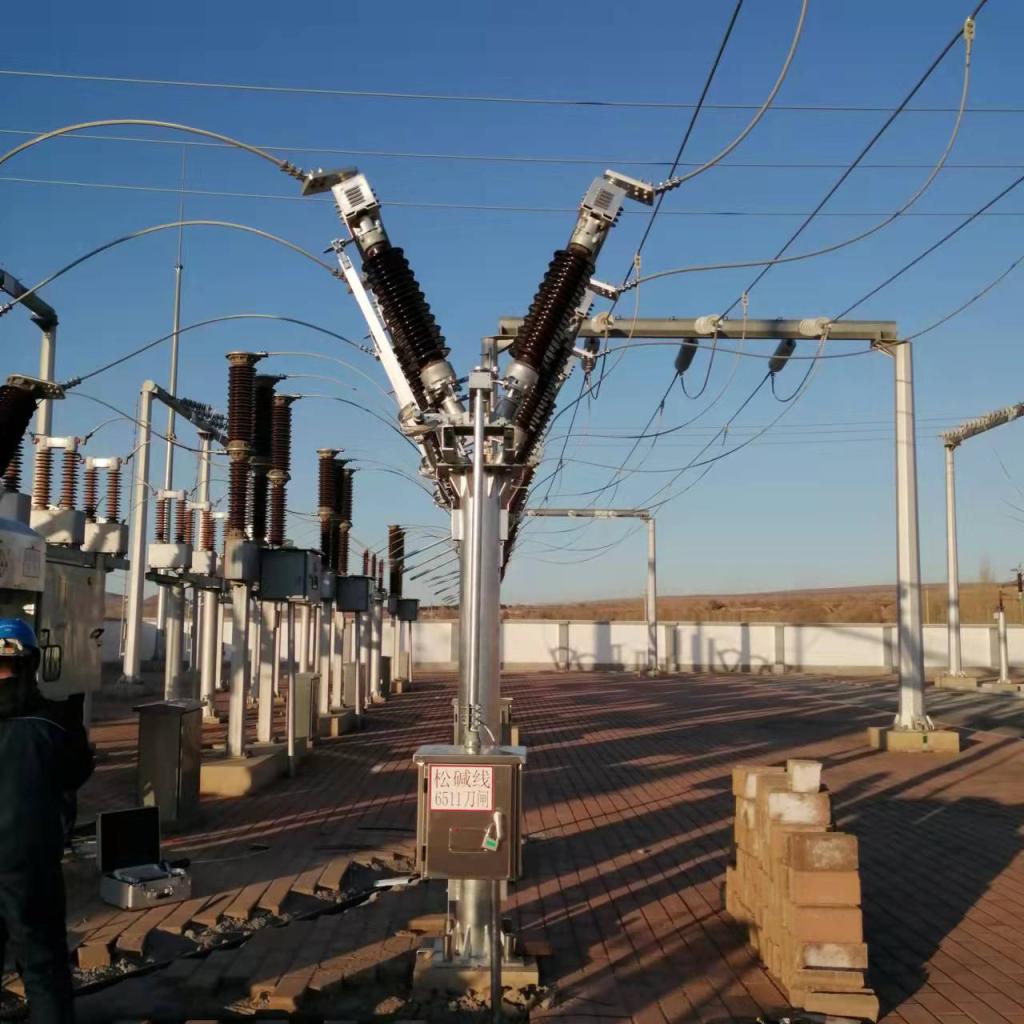

GW5-40.5

947DA89CBF307151C738E961D0D_22D75209_190CE

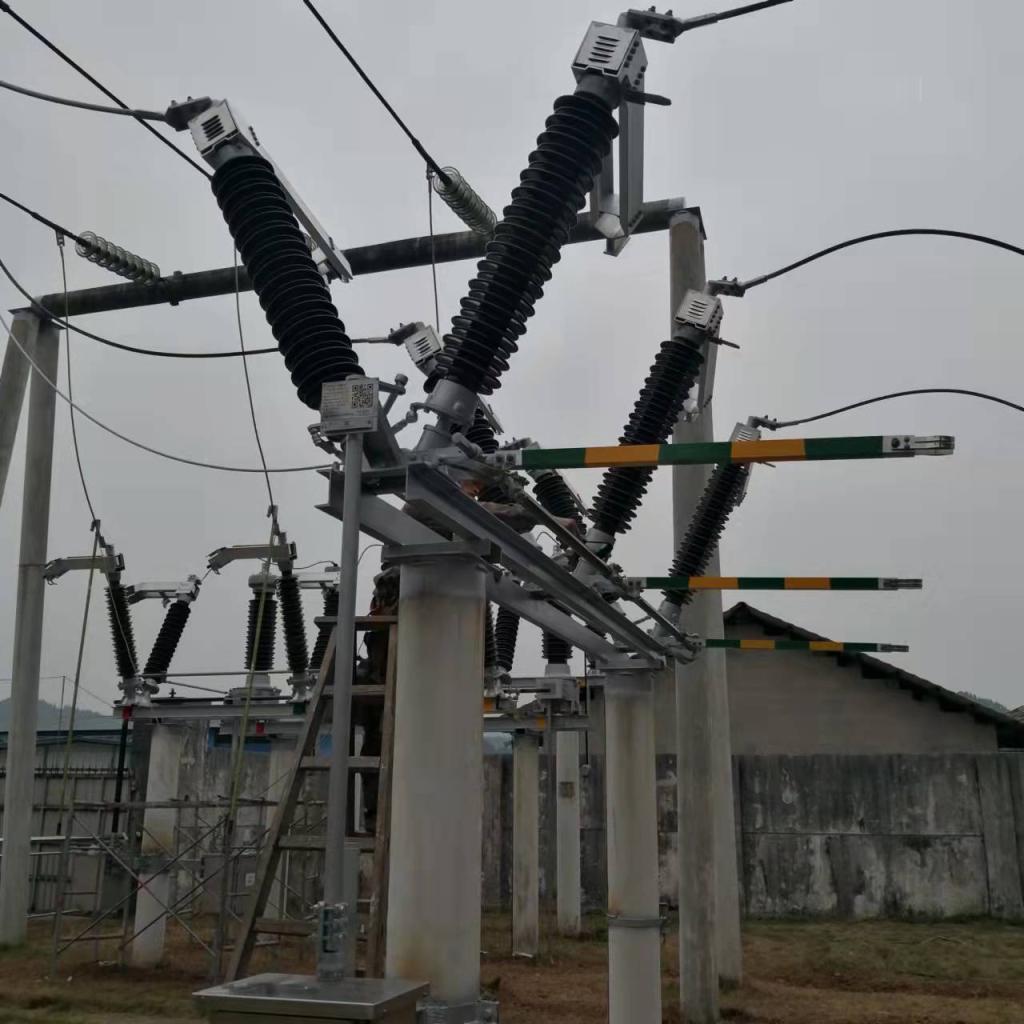

GW5-126

GW7B系列隔脱离关

一、概述

GW7系列隔脱离关为单极三柱双断口水平翻转式结构，，它由底座、支柱绝缘子、导电部分、操念头构等组成。每极有三柱支柱绝缘子，，其中两侧支柱绝缘子为牢靠式，，中心支柱绝缘子为转动式；；导电闸刀装在中心支柱绝缘子上部，，两个静触头划分装在两侧支柱绝缘子上部，，由操念头构发动中心支柱绝缘子转动举行分合闸操作。隔脱离关和接地开关之间装有机械连锁装置，，可包管隔脱离关和接地开关二者之间操作方式准确、可靠。

GW7型隔脱离关可与差别产品组合为ZCW1系列组合电器，，其组合形式主要有5种，，划分为GL、GJ、LGGL、GG及GGL，，其中G:隔脱离关，，L:电流互感器，，J：：：电压互感器。

二、主要特征

1、导电闸刀接纳翻转式设计，，操作力矩低；；导电杆与动触头接纳装配式结构，，装置、替换利便；；

2、静触头触片与出线座之间接纳牢靠接触，，导电性能可靠；；触片接纳外压弹簧，，防止弹簧分流造成接触压力降低致触头发热的情形；；静触头具有分合闸限位装置，，确保分合闸无邪准确、清静可靠。

3、触头具有高接触压力、自洗濯功效、破冰能力强等优点；；

4、导电杆接纳整根高强度防腐铝管，，具有通流能力强、散热面积大、防腐性能好等优点；；

5、底架接纳无缝钢管，，焊接后整体热镀锌处理，，防腐能力强；；底座接纳整体式结构，，易知足产品装置要求，，镌汰施工事情量，，可防止地基沉降引起的分合闸故障；；

6、传动部分接纳不锈钢轴销、复合轴套、双臂讨论、万向球轴承、压板式讨论等传动毗连件，，确保传动准确可靠，，耐侵蚀，，知足恒久可靠适用之要求；；

7、接地开关接纳平衡锤结构，，平衡性能恒久稳固性好，，操作力��；；

8、铜银接触接纳镶银焊接工艺，，机械强度高，，通流能力强，，阻止电化侵蚀；；

三、手艺参数

项目名称	单位	GW7B-252	GW7B-363	GW7B-420	GW7B-550	GW7B-800	GW7B-1100
额定电压	kV	252	363	420	550	800	1100
额定电流	A	2000~5000	2000~5000	2000~5000	2000~6000	5000	5000
额定短时耐受电流及持续时间	kA/s	40/3~63/3	40/3~63/3	40/3~63/3	40/3~63/3	63/2	63/2
额定峰值耐受电流	kA	100~160	100~160	100~160	100~160	160	160

四、产品照片

30BB84A0D64BEDFAB5947DEE9B8_1AC583B3_22A00

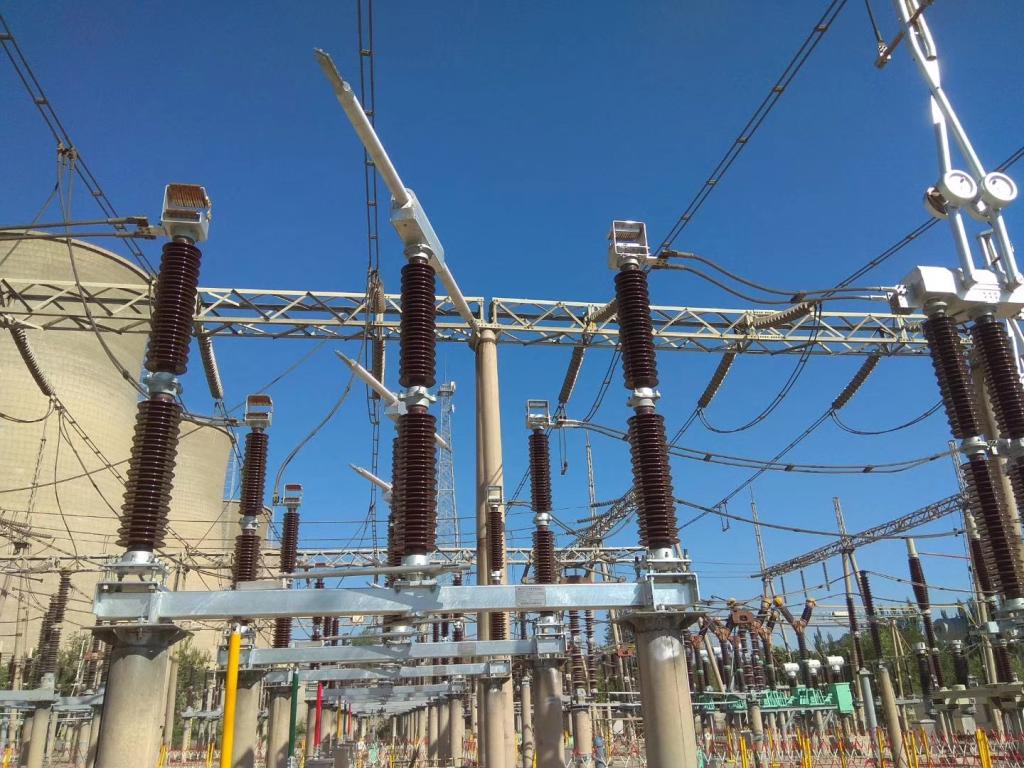

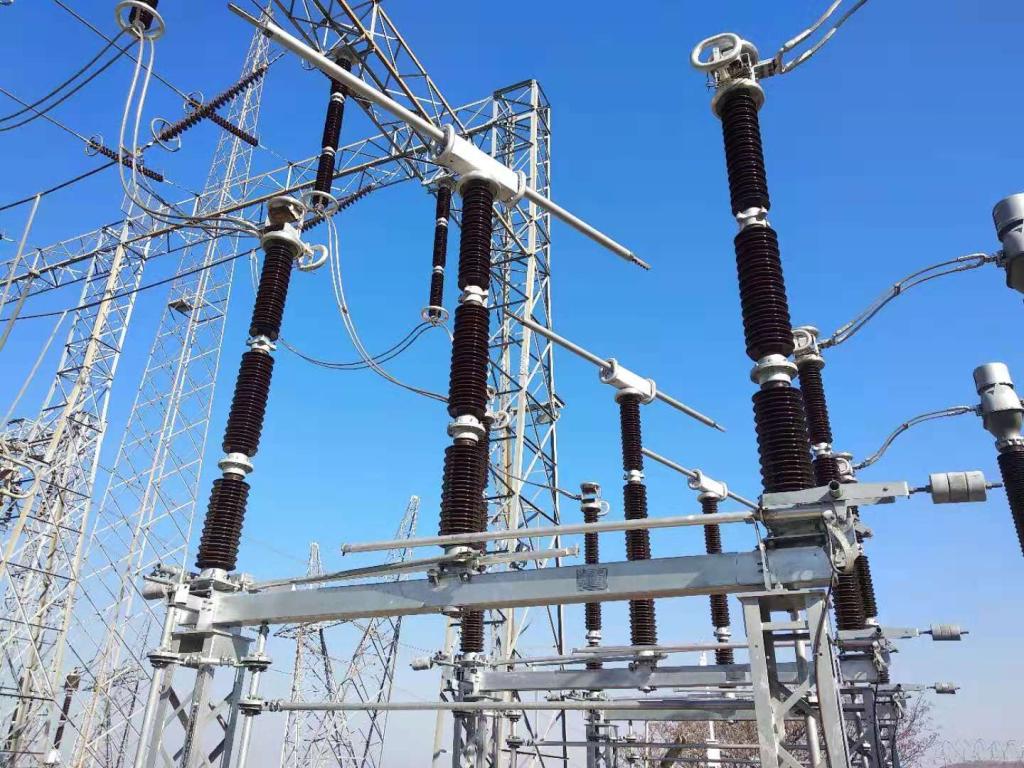

GW7B-252

229E922E3BB0746BB8BDABEB8BE_5053AB80_24796

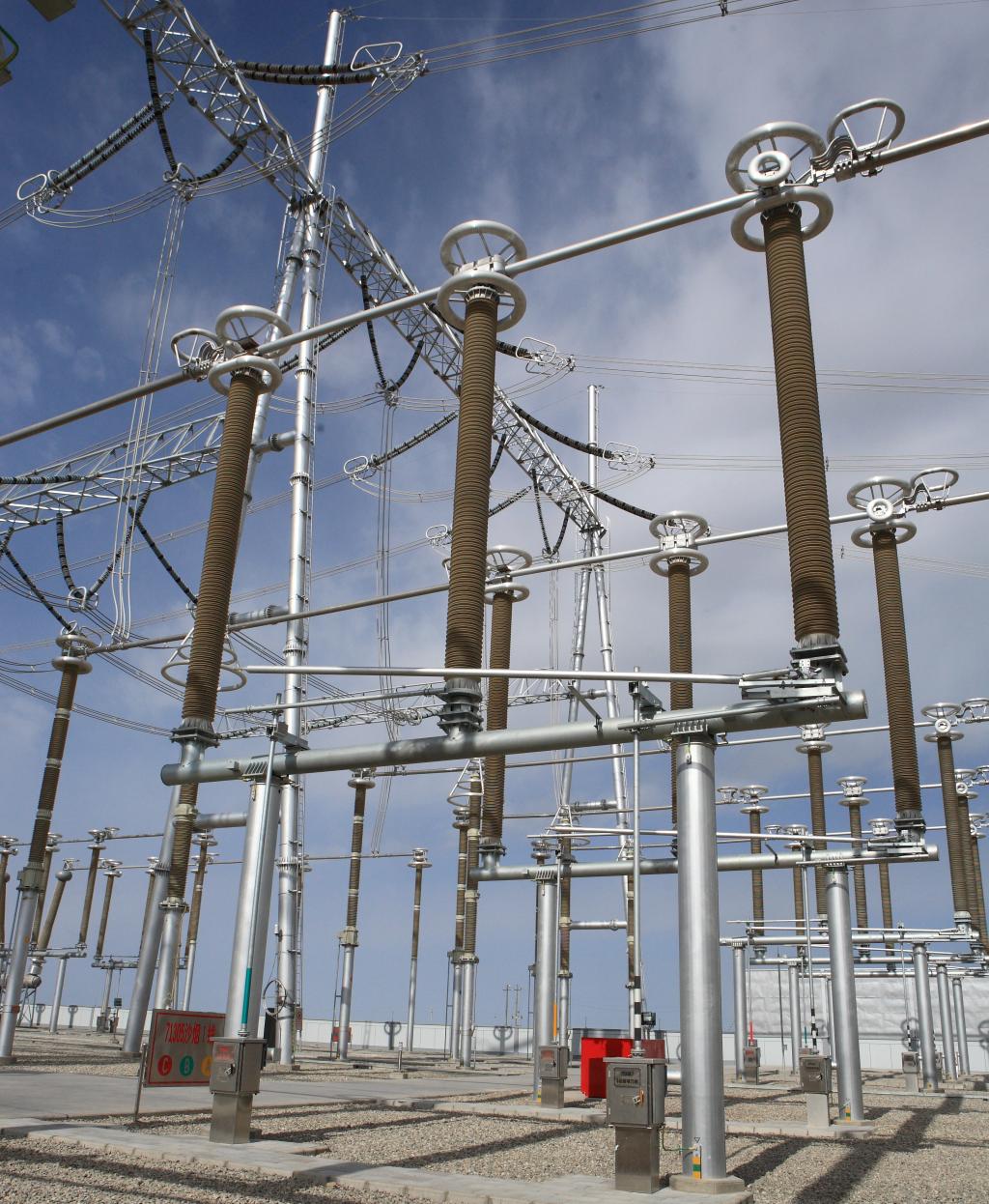

GW7B-363

6E8396677E7D3ED567B37D390C5_51AC0223_3524C

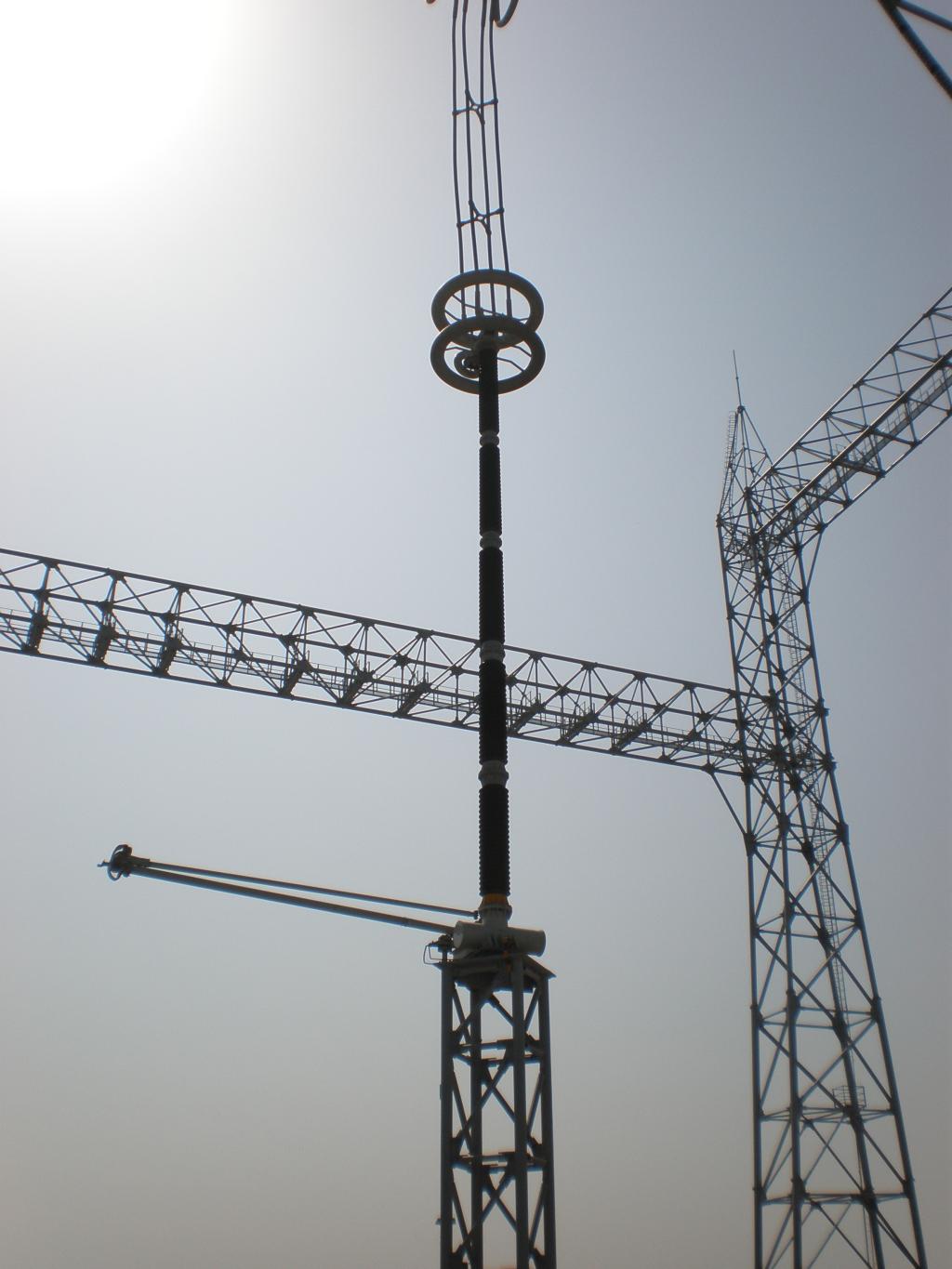

GW7B-800

GW10 系列隔脱离关

一、概述

GW10系列隔脱离关，，其主闸刀为单臂笔直伸缩式结构，，分闸状态形成笔直偏向的绝缘单断口，，具有最小的相间距离和纵向长度。电力系统中已有大宗的该系列产品在清静可靠地运行。其中GW10-252、GW10-550曾划分荣获国家级新产品、陕西省名牌产品称呼。

二、主要特征：：：

1、导电部分接纳高强度铝合金质料，，机械强度高，，重量轻，，防腐能力强。

2、枢纽使用软毗连结构，，结构简朴，，装置利便；；

3、传动部分接纳三层质料的复合轴套，，具有优异的自润滑性能，，摩擦力小，，机械传动可靠，，操作力小。操作杠杆、转轴均接纳优质不锈钢质料或高强度铜合金质料，，强度高，，韧性好，，耐侵蚀，，性能优良，，可知足恒久户外使用要求。

4、传动零件及平衡弹簧均密闭在导电管内，，减小了自然情形对产品的影响；；

5、高强度产品底座举行热镀锌处理，，提高了外观质量，，延伸了磨练周期和使用寿命。

三、手艺参数

项目名称	单位	GW10A-126	GW10A-145	GW10A-252	GW10A-363	GW10A-420	GW10A-550
额定电压	kV	126	145	252	363	420	550
额定频率	Hz	50	50	50	50	50	50
额定电流	A	1250~3150	1250~3150	1250~5000	1250~5000	1250~5000	1250~5000
额定短时耐受电流及持续时间	kA/s	31.5/3~40/3	31.5/3~40/3	31.5/3~63/3	31.5/3~63/3	31.5/3~63/3	31.5/3~63/3
额定峰值耐受电流	kA	80~100	80~100	80~160	80~160	80~160	80~160

四、产品照片

198A66EEB79D157D9610C64F494_BFA0FA87_28D7C

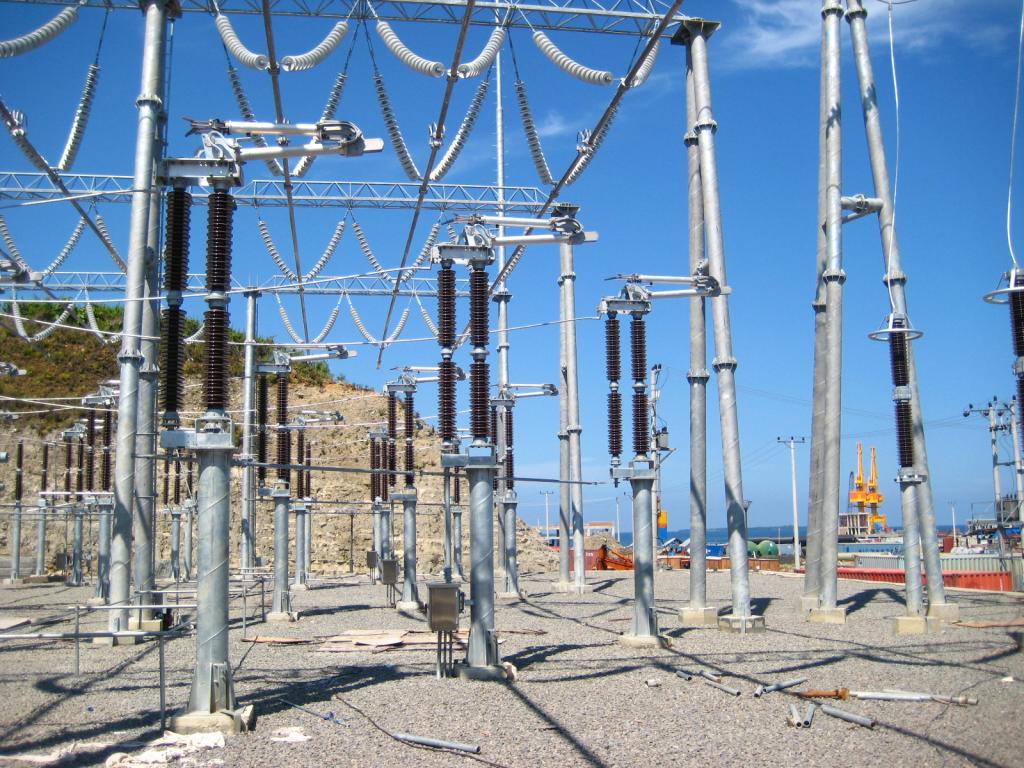

GW10A-252

F22A81D22881AAB87D0125151C1_E4872900_1AEDB

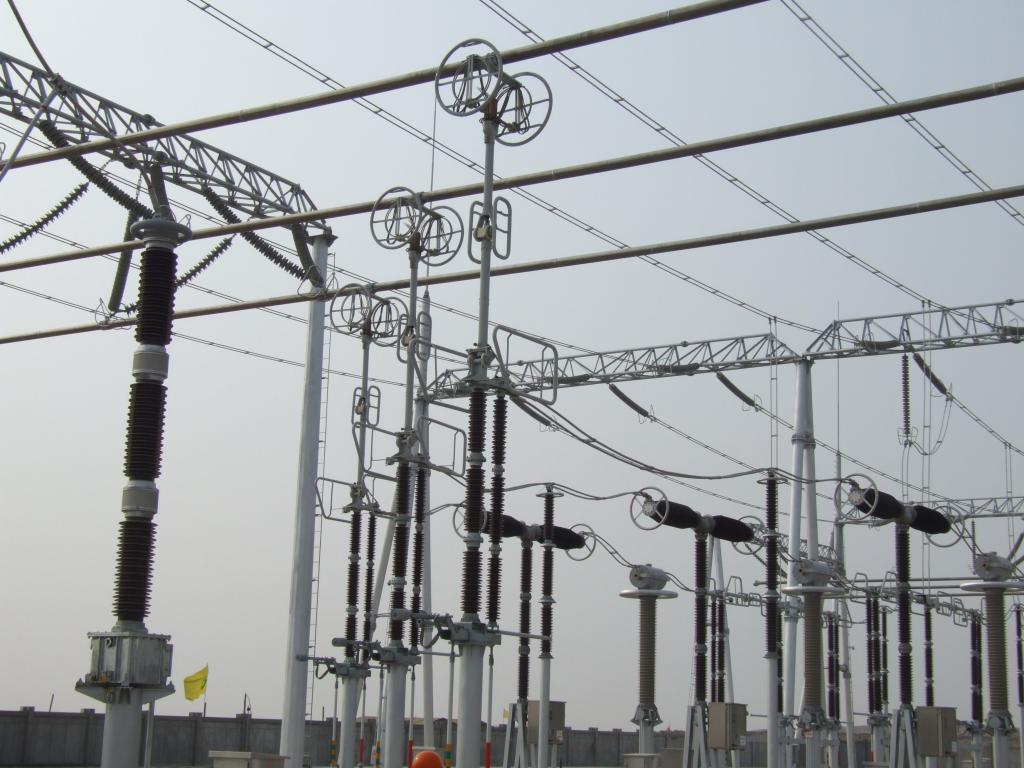

GW10A-550

GW11 系列隔脱离关

一、概述

GW11系列隔脱离关，，其主闸刀为单臂水平伸缩式结构，，分闸状态形成水平偏向的绝缘单断口，，具有最小的相间距离和纵向长度。电力系统中已有大宗的该系列产品在清静可靠地运行。其中GW11-252、GW11-550曾划分荣获国家级新产品、陕西省名牌产品称呼。

二、主要特征

1、导电部分接纳高强度铝合金质料，，机械强度高，，重量轻，，防腐能力强。

2、枢纽使用软毗连结构，，结构简朴，，装置利便；；

4、传动零件及平衡弹簧均密闭在导电管内，，减小了自然情形对产品的影响。

5、高强度产品底座举行热镀锌处理，，提高了外观质量，，延伸了磨练周期和使用寿命。

6、可凭证需要举行组合。两组隔脱离关共用静触头型系列隔脱离关（252kV～550kV），，可节约占地面积约30%，，降低工程造价，，并可与其他电器产品组成多种形式的洞开式组合电器。

三、手艺参数

项目名称	单位	GW11-126	GW11A-145	GW11A-252	GW11A-363	GW11A-420	GW11A-550	GW11A-800
额定电压	kV	126	145	252	363	420	550	800
额定频率	Hz	50	50	50	50	50	50	50
额定电流	A	1250~3150	1250~3150	1250~4000	1250~4000	1250~4000	1250~5000	5000
额定短时耐受电流及持续时间	kA/s	31.5/3~40/3	31.5/3~40/3	31.5/3~63/3	31.5/3~63/3	31.5/3~63/3	31.5/3~63/3	63/3
额定峰值耐受电流	kA	80~100	80~100	80~160	80~160	80~160	80~160	170

四、产品照片

D068006EE2A689525A64A57BB33_E3121C9E_1DA18

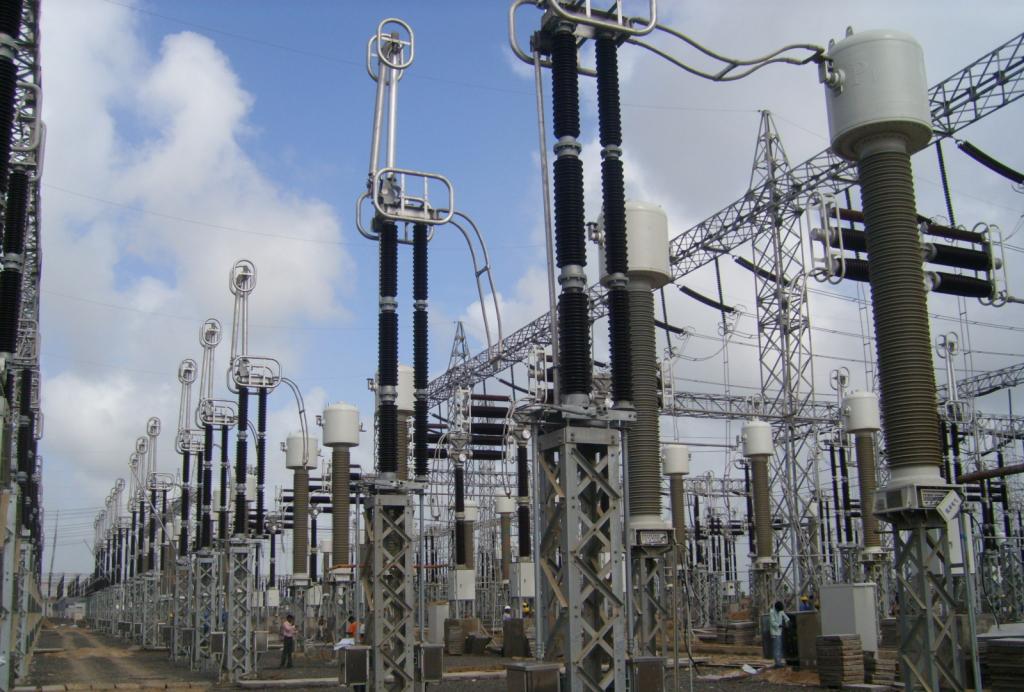

GW11A-363

C7D6AB5F7B1A9E9CFF218644E11_7810B652_60B32

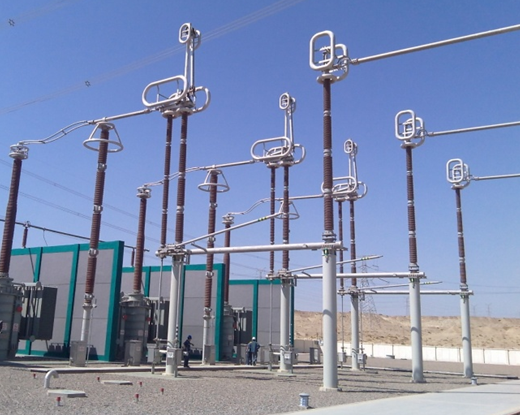

GW11A-550

GW6系列隔脱离关

一、概述

GW6系列隔脱离关，，其主闸刀为双臂笔直伸缩式结构，，分闸状态形成笔直偏向的绝缘单断口，，具有最小的相间距离和纵向长度。

二、主要特征

1、导电部分接纳高强度铝合金质料，，机械强度高，，重量轻，，防腐能力强；；

2、枢纽使用软毗连结构，，结构简朴，，装置利便；；

3、传动部分接纳三层质料的复合轴套，，具有优异的自润滑性能，，摩擦力小，，机械传动可靠，，操作力小。操作杠杆、转轴均接纳优质不锈钢质料或高强度铜合金质料，，强度高，，韧性好，，耐侵蚀，，性能优良，，可知足恒久户外使用要求；；

4、传动零件及平衡弹簧均密闭在箱体内，，减小了自然情形对产品的影响，，使产品耐风沙、破冰能力强，，适用于高寒、高风沙地区；；

5、高强度产品底座举行热镀锌处理，，提高了外观质量，，延伸了磨练周期和使用寿命。

三、手艺参数

项目名称	单位	GW6D-126	GW6D-252	GW6D-550
额定电压	kV	126	252	550
额定频率	Hz	50	50	50
额定电流	A	1250~4000	1250~4000	1250~4000
额定短时耐受电流及持续时间	kA/s	31.5/3~50/3	31.5/3~50/3	31.5/3~50/3
额定峰值耐受电流	kA	80~125	80~125	80~125

四、产品照片

B77A325ACE6BC64AB829EB7F79C_DA55C13E_2F2D5

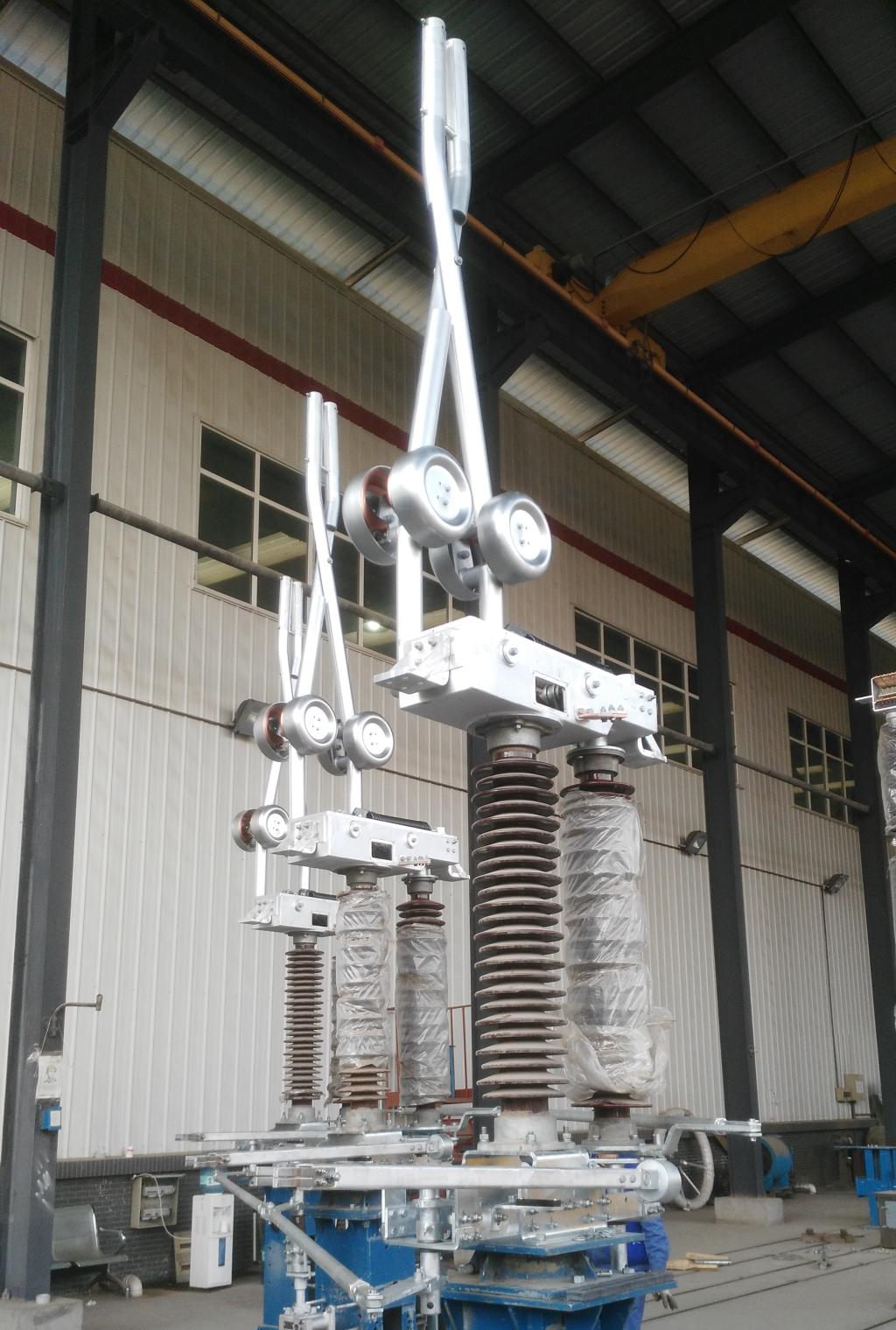

GW6D-126

7F0B07C57542A0C1D22A3FBAF3E_E413882A_1ED25

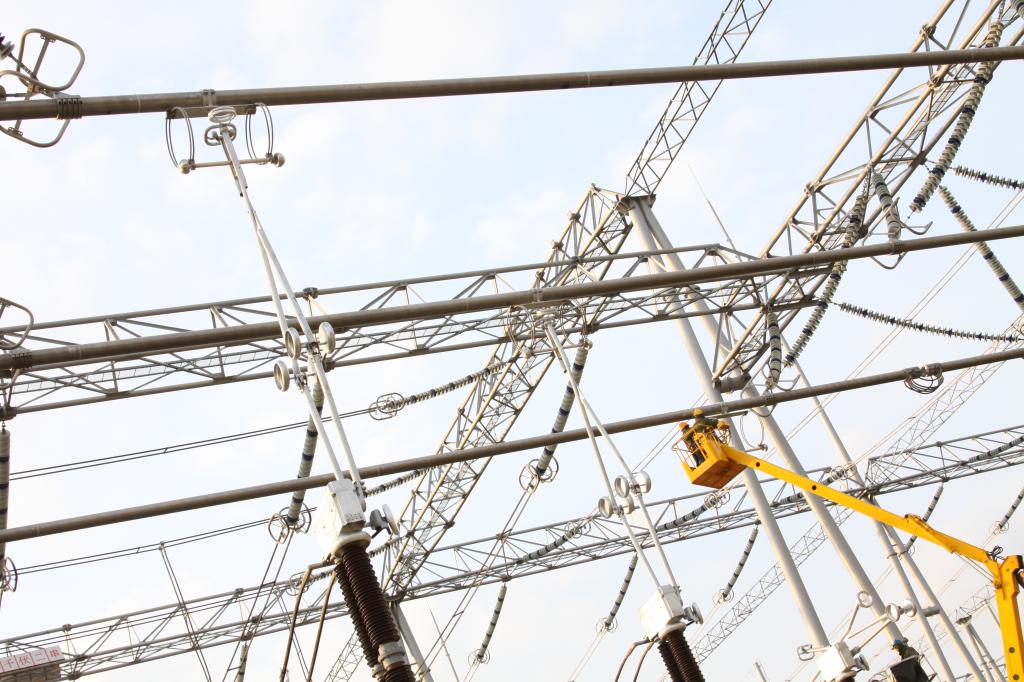

GW6D-252

GW45系列隔脱离关

一、概述

GW45系列隔脱离关，，其主闸刀为双柱笔直开启式结构，，分闸状态形成水平偏向的绝缘单断口，，具有最小的相间距离和纵向长度

二、主要特征

1、接纳翻转式闸刀设计，，破冰能力强，，操作力小，，闸刀合闸时仅对支柱瓷瓶爆发向下的轴向压力，，具有很高的可靠性；；

2、铜银接触接纳镶焊工艺，，能包管最大的机械强度和导电性能，，并可有用防止电化侵蚀；；

3、导电管接纳高强度防腐铝管，，电流通路无中心过渡环节，，具有极高的通流能力；；

4、轴承座为全密封设计，，可包管恒久使用免维护；；

5、底架为整体式结构，，电站土建基础易知足产品装置要求，，施工事情量小，，可有用防止地基沉降对产品分合闸操作带来的倒运影响

三、手艺参数

项目名称	单位	GW45-800	GW45-1100
额定电压	kV	800	1100
额定频率	Hz	50	50
额定电流	A	5000	4000
额定短时耐受电流及持续时间	kA/s	50/3	63/2
额定峰值耐受电流	kA	125	160
